HIWIN上银 PFDI 上银滚珠丝杠使用说明书
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 法兰中间型双螺母内循环PFDI
- 类型:
- 属性: HIWIN上银 PFDI 上银滚珠丝杠使用说明书，-HIWIN上银 PFDI 上银滚珠丝杠使用说明书-HIWIN上银 PFDI 上银滚珠丝杆螺母怎么装 上银eps滚珠丝杠，以其优异的性能和可靠的品质赢得了众多客户的青睐。这种滚珠丝杠在工业机械领域中起着举足轻重的作用。它所具备的高精度、高刚度和高负载能力，使其成为许多设备的核心部件。无论是传动系统还是定位系统，上银eps滚珠丝杠都能够稳定地工作，并且具备良好的耐久性和寿命。不仅如此，它的设计紧凑、结构简单，安装维护也非常方便，大大提高了设备的效率和-HIWIN上银 PFDI 上银滚珠丝杠使用说明书--HIWIN上银 PFDI 上银滚珠丝杠使用说明书-
HIWIN上银 PFDI 上银滚珠丝杠使用说明书 产品参数

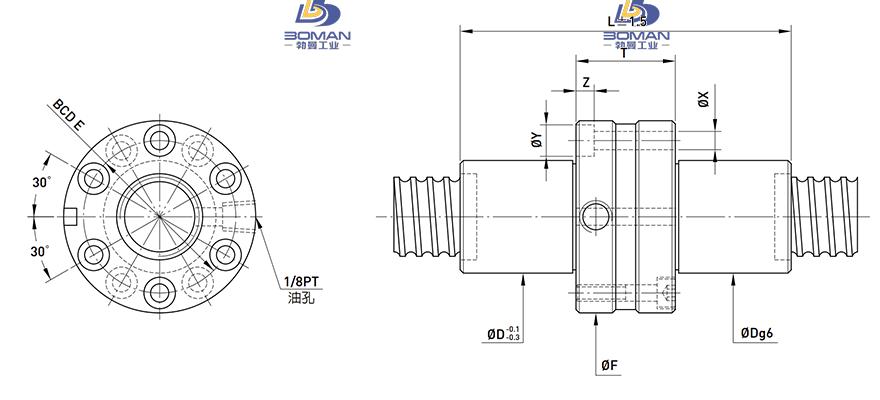

尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 22.324 |
|
| 滚珠节圆直径 | 25.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 40 |
|
| 法兰直径 | 63 |
|
| 螺母长度 | 100 |
|
| 螺母安装 | PCD | 51 |
| 额定动负载 | CaN | 977 |
| 额定静负载 | C0aN | 2314 |
| 有效圈数 | 3 |
|
| 法兰盘宽度 | 30 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 55 |
HIWIN上银 PFDI 上银滚珠丝杠使用说明书此型号部分数据来源于UMBRA S1S40-15M4 Umbra丝杆
